3. 유선/무선 네트워크 구조

☞ 이 글은 Private 클라우드를 활용한 네트워크 & 서버 보안운영 관리 교육을 받으면서 정리한 내용입니다.

#1 음성통신 네트워크 구조

>> 음성통신 네트워크

• 전화기(아날로그 전화기, 디지털 전화기)
• 전송/교환장비(전화교환기, 디지털 전송장비)
• 전송장비(다중화 장비(Multiplexer), 고속 광 전송 장비(SDH, DACS))

#2 이동통신 네트워크 구조

>> 이동통신 네트워크

이동통신 네트워크 방식

1. 이동단말
2. 이동통신 기지국
3. 이동전화 교환장비
4. 이동전화 전송장비







#3 인터넷 네트워크 구조

>> 인터넷 네트워크

인터넷 네트워크 구조

1. 단말 장비
2. 유/무선 중계기
3. 교환 장비
4. 경로설정 장비
5. 게이트웨이
6. 전송장비
7. 네트워크 케이블













#4 유선 네트워크의 구조

>> 유선 데이터 네트워크

• 스타구조(Star Topology)
  • 중앙제어장치와 점대점으로 연결하는 방식
  • 중앙전송제어장치가 교환 및 관리기능을 담당
  • 장점

    1. 중앙전송장치와 1:1 연결로 장애 발견 및 유지보수 용이
    2. 한 단말의 고장이 다른 단말에 영향을 주지 않음
  • 단점
    1. 중앙전송장치에 장애 발생 시 전체 네트워크에 장애 발생
    2. 중앙전송장치와 거리가 먼 단말추가 시 케이블 비용 증가

스타 구조

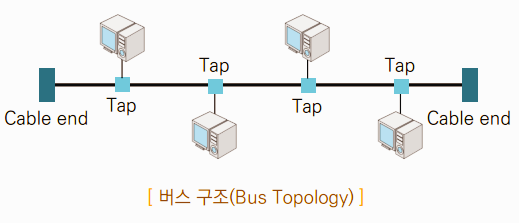

• 버스 구조(Bus Topology)
  • Ethernet(CSMA/CD 방식)에서 사용
  • 백본 케이블(Backbone cable)에 모든 장치를 연결
  • 다중점 연결(Tap 연결)
  • 장점
    1. 새로운 노드의 추가 용이
  • 단점
    1. 케이블 중간에 장애 발생 시 전체 호스트로 전송 불가
    2. 노드 개수가 증가 시 전송 속도 저하
    3. 네트워크 부하 증가 시 응답시간이 늦어짐

버스 구조

• 트리 구조(Tree Topology)
  • 스타 구조와 버스 구조를 결합시킨 구조
  • 각 노드 간의 신호의 이동 거리를 증가시킬 수 있음
  • 장점
    1. 건물의 층내 및 층간 네트워크 구성에 용이
  • 단점
    1. 허브 간의 연결이 끊어지면 하부의 단말은 통신 장애 발생
    2. 성능이 큰 스위치를 중심으로 계층적 구성이 가능
  • ※ 역 트리 구조와 트리 구조는 동작 방식이 비슷함.

트리 구조

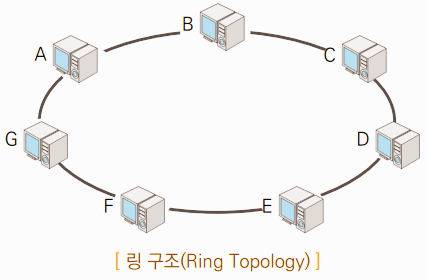

• 링 구조(Ring Topology)
  • 2중 링 구성 시 장애에 신뢰성이 상대적으로 높음

링 구조

• 그물망 구조(Mesh Topology)
  • 모든 노드를 서로 연결한 구조
  • 장점
    1. 장애에 대한 신뢰성이 가장 높음
  • 단점
    1. 구축 시 회선 비용이 많이 듦
    2. 총 연결 회선 수 : n(n-1) / 2

그물망 구조

#5 무선 LAN 네트워크 구조

>> 무선 LAN 네트워크

• 유선 LAN 하부 인프라 구조
  • 유선 LAN 스위치에 무선 LAN 중계를 유선으로 접속
  • 무선 LAN 중계기(AP)와 무선 단말 구간을 무선으로 접속

유선 LAN 하부 인프라 구조

• 애드 혹(Ad hoc) 구조
  • LAN 중계기(AP) 없이 무선 단말 간의 상호 연결을 통한 통신

애드 혹 네트워크 구조

>> 유무선 혼합 네트워크 구조

• 캠퍼스 네트워크
  • 유무선 LAN의 결합 구조 <유선 LAN + 무선 LAN>
